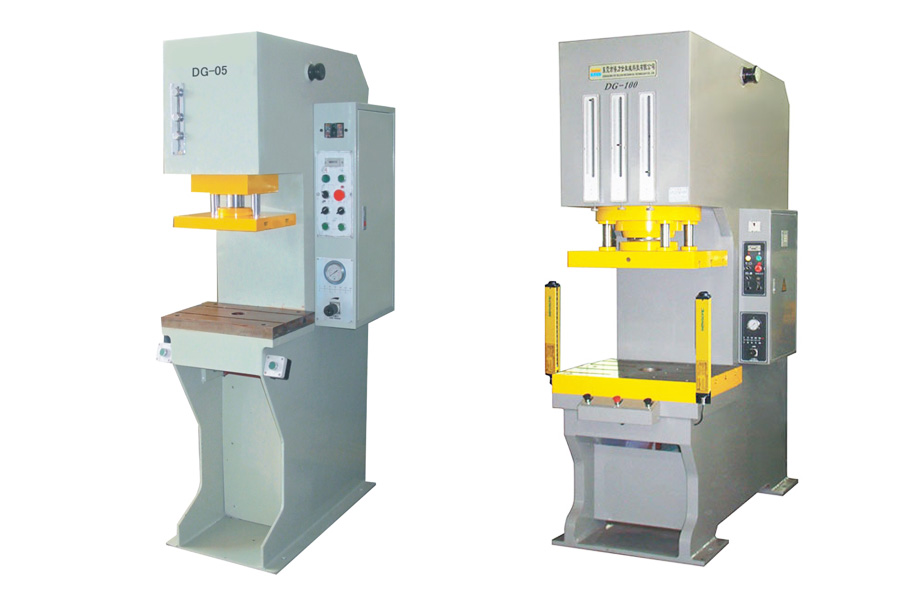

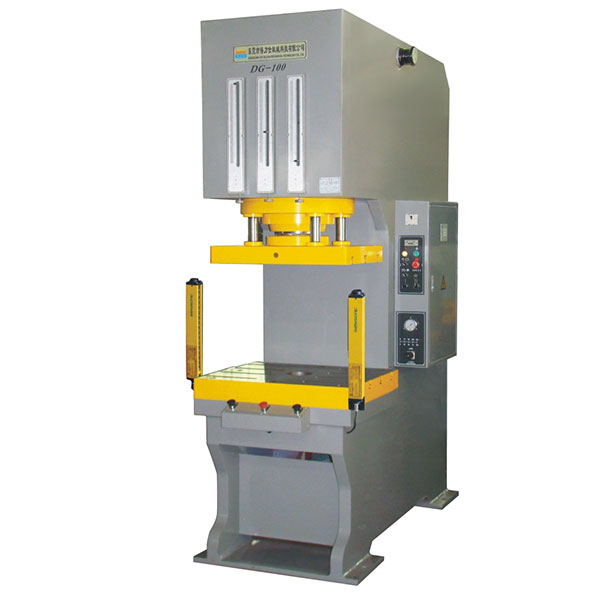

C型(弓型)油壓機
1、采用內置式快速缸，空行程速度快，生產效率高；
2、方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制，也可在設計行程內任意調整快進和工進行程的長短；
3、壓力可按工藝需要無級調整；
4、整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有方便的操作空間。
1、金屬或非金屬零件壓印、成型、淺拉深、整形及壓力裝配等；
2、眼鏡、鎖具及五金零件的壓制、電子接插件、電器零件、電機轉子 、定子壓裝等。
| 型號 | 單位 | 規格 | ||||||||
| DG-05 | DG-10 | DG-15 | DG-25 | DG-35 | DG-50 | DG-80 | DG-100 | |||
| 公稱壓力 | Ton | 5 | 10 | 15 | 25 | 35 | 50 | 80 | 100 | |
| 系統最大壓力 | Mpa | 13 | 12 | 15 | 16 | 16 | 20 | 21 | 24 | |
| 滑塊最大行程 | mm | 180 | 200 | 200 | 250 | 250 | 300 | 300 | 300 | |
| 開口高度 | mm | 350 | 400 | 400 | 400 | 400 | 550 | 550 | 550 | |
| 喉深 | mm | 150 | 175 | 175 | 200 | 200 | 300 | 325 | 325 | |
| 滑塊快下速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 滑塊工進速度 | mm/s | 40 | 30 | 25 | 20 | 20 | 20 | 18 | 18 | |
| 滑塊回程速度 | mm/s | 200 | 200 | 200 | 200 | 180 | 180 | 180 | 180 | |
| 上工作臺尺寸 | 左右 | mm | / | / | / | / | 400 | 440 | 520 | 520 |
| 前后 | mm | / | / | / | / | 300 | 340 | 400 | 400 | |
| 模柄孔尺寸 | mm | Φ30x50 | Φ30x55 | Φ40x60 | Φ40x60 | Φ40x65 | Φ50x70 | Φ60x75 | Φ60x75 | |
| 工作臺尺寸 | 左右 | mm | 440 | 450 | 450 | 460 | 500 | 700 | 800 | 950 |
| 前后 | mm | 300 | 350 | 350 | 350 | 400 | 600 | 650 | 650 | |
| 工作臺距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 850 | 900 | 900 | |
| 外型尺寸 | 左右 | mm | 580 | 610 | 620 | 620 | 680 | 720 | 1050 | 1150 |
| 前后 | mm | 930 | 940 | 1080 | 1100 | 1150 | 1500 | 1750 | 1850 | |
| 高度 | mm | 1770 | 1880 | 1980 | 2040 | 2050 | 2300 | 2560 | 2560 | |
| 電機功率 | kw | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 11 | 15 | |
| 機器重量（參考） | kg | 950 | 1020 | 1500 | 2200 | 2800 | 4800 | 6500 | 7500 | |
