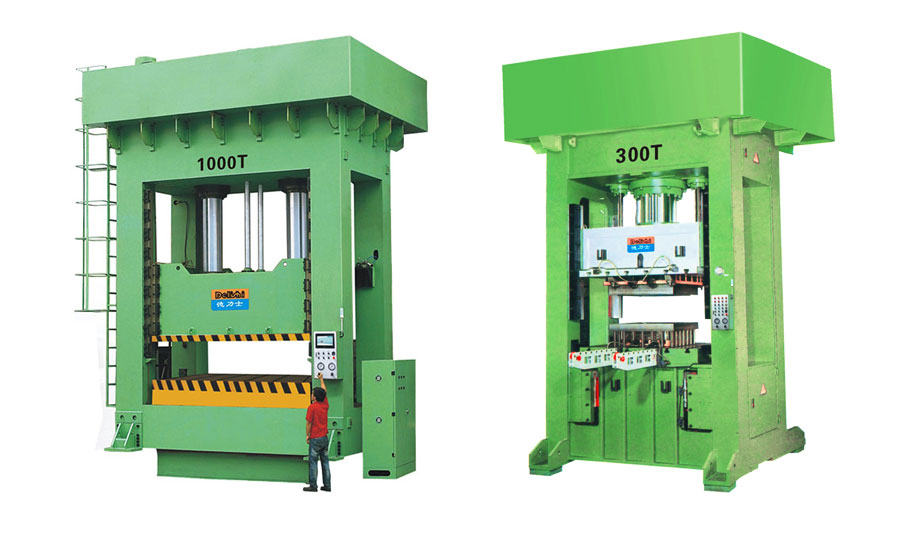

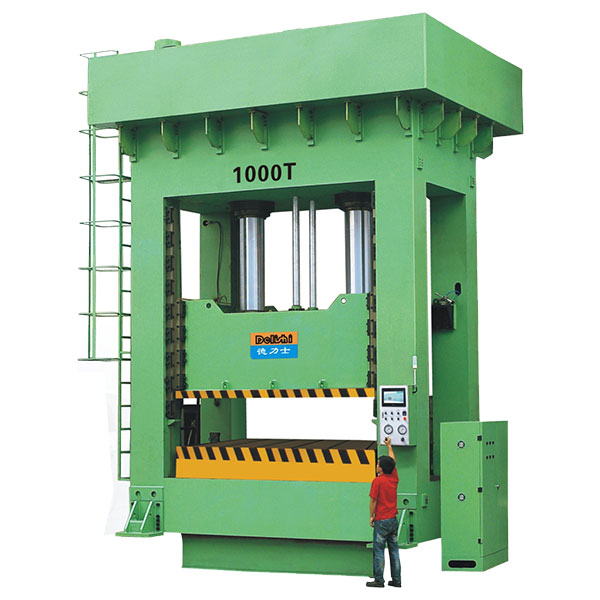

DKL框架式導軌精密液壓成型機
機床結構： 床身采用優質鋼板下料整體焊接完成并經退火處理，經有限元分析，充分保證在最高壓力下彈性變形量，滑塊采用四角八面導軌導向設計，耐震及抗偏載能力強，整機運行穩定，精密耐用。
操作簡便： 良好的人機介面，易于設定各項參數及保存功能。
控制系統： PLC+觸摸屏（西門子品牌），如壓力、行程、保壓、多次壓制等參數可按壓制工藝要求在觸摸屏上設置。
精度監控： 采用光柵尺及壓力傳感器進行位置及壓力監控，提高壓制精度。
位置精度： 主缸位置重復精度達到±0.02mm，可以有效控制因機床精度問題而產生的廢品。
壓力精度： 主缸壓力重復精度達到±3%，可以有效控制因機床精度問題而產生的廢品。
節能效果： 大功率馬達以滿足高速高壓的工藝要求，采用伺服馬達驅動能達到最佳的節能效果；節能可達30-50%。
靜音效果： 采用伺服馬達驅動系統，可以滿足不同的工藝對速度壓力的變化要求，并且運動時更平穩，更靜音。
主缸設計： 采用整體鍛造并經精密研磨，在高壓狀態下使用可靠性高。
上打料缸： 活動工作臺設有上模脫料油缸。
油路設計： 采用先進的二通式插裝閥，油路系統故障少，可靠性高且換向沖擊小。
維修方便： 整機按不同功能模式、設計成模塊結構，拆裝簡便，一般故障可直接通過觸摸屏觀看，維修簡易。
拉伸效果; 滿足拉伸工藝對主缸及壓邊缸壓力的變化要求，可實現1:1拉伸成形，節省模具成本。
自動生產： 可按客戶需求設計不同形式的自動化生產輔助設備。
主要適用于金屬材料的冷擠壓成型，壓印，淺拉伸，落料等用途。如水漕、汽車配件等。
| 型號 | 主缸 壓力 |
臺面 尺寸 |
電機 功率 |
開口 高度 |
主缸 行程 |
下降 速度 |
加壓 速度 |
上升 速度 |
緩沖力 | 液壓墊 臺面尺寸 |
液壓墊 行程 |
液壓墊 電機功率 |
| DKL-100 | 100 | 1000×800 | 15 | 800 | 500 | 250 | 15～20 | 250 | 30 | 800×600 | 250 | 3.75 |
| 1500×1200 | 22 | 350 | 20～25 | 350 | 1200×900 | |||||||
| DKL-200 | 200 | 1000×800 | 30 | 1000 | 700 | 250 | 15～20 | 250 | 75 | 800×600 | 250 | 5.5 |
| 1500×1200 | 45 | 350 | 20～25 | 350 | 1200×900 | |||||||
| DKL-300 | 300 | 1200×1000 | 45 | 1200 | 800 | 250 | 15～20 | 250 | 100 | 1000×800 | 300 | 7.5 |
| 2000×1500 | 75 | 350 | 23～30 | 350 | 1500×1200 | |||||||
| DKL-400 | 400 | 1200×1000 | 55 | 1200 | 900 | 250 | 10～15 | 250 | 150 | 1000×800 | 300 | 7.5 |
| 2000×1500 | 75 | 350 | 20～25 | 350 | 1500×1200 | |||||||
| DKL-500 | 500 | 2500×1500 | 75 | 1600 | 1200 | 300 | 10～15 | 300 | 200 | 2020×1120 | 400 | 15 |
| 3500×2000 | 110 | 400 | 20～25 | 400 | 2920×1420 | |||||||
| DKL-600 | 600 | 2500×1500 | 110 | 1600 | 1200 | 350 | 10～15 | 350 | 200 | 2020×1120 | 400 | 15 |
| 3500×2000 | 400 | 23～25 | 400 | 2920×1420 | ||||||||
| DKL-800 | 800 | 2500×1500 | 150 | 2000 | 1500 | 350 | 10～15 | 350 | 300 | 2320×1420 | 500 | 30 |
| 4000×2500 | 400 | 20～25 | 400 | 3220×2020 | ||||||||
| DKL-1000 | 1000 | 2500×1500 | 150 | 2000 | 1500 | 350 | 12～15 | 350 | 400 | 2320×1420 | 500 | 30 |
| 4500×2500 | 400 | 20～25 | 400 | 3820×2020 | ||||||||
| DKL-1200 | 1200 | 2500×1500 | 150 | 2000 | 1500 | 350 | 12～15 | 350 | 500 | 2320×1420 | 500 | 30 |
| 4500×2500 | 400 | 20～25 | 400 | 3820×2020 | ||||||||
| DKL-1500 | 1500 | 4000×2500 | 150 | 2000 | 1500 | 350 | 12～15 | 350 | 500 | 3220×2020 | 500 | 37 |
| 5000×2500 | 400 | 20～25 | 400 | 4420×2020 | ||||||||
| DKL-2000 | 2000 | 4000×2500 | 180 | 2000 | 1500 | 350 | 10～15 | 350 | 600 | 3220×2020 | 500 | 37 |
| 5000×2500 | 400 | 20～25 | 400 | 4420×2020 |
注：以上參數僅供參考，訂貨以合同為準。
