DKHS650框架導軌油壓機

介紹：
DKHS650框架導軌液壓機
節能減排：液壓及電控采用智能伺服節能系統，省電50%-70%.
安全精密：每臺機器均安裝紅外線安全光柵，有效保護操作人員，伺服智能專利控制，確保機器主缸位置重復重復定位精度可達±0.01mm，主缸壓力重復精度達到±3%。
故障率低：伺服智能專利控制系統，不做無用功，油溫不易升高，且油路系統內無負壓，較大降低了故障，延長液壓元件的使用壽命，電器設有故障自動報警及一鍵復位功能。
穩定耐用：機架采用整機框架結構，滑塊采用精密導軌導向運行，耐震及抗側壓力強，整機穩定，精密耐用，適用于落料、成型、擠壓等多種工藝用途。
維修方便：整機按不同功能模式、設計成模塊結構，拆裝簡便，一般故障可直接通過觸摸屏觀看，維修簡易。

在線咨詢

產品展示

復合材料熱壓成型機

冷擠壓液壓機

框架導軌液壓機

拉伸油壓機

四柱油壓機

C型（弓型）油壓機

拼圖油壓機

非標油壓機系列

自動化沖壓生產線

產品詳情

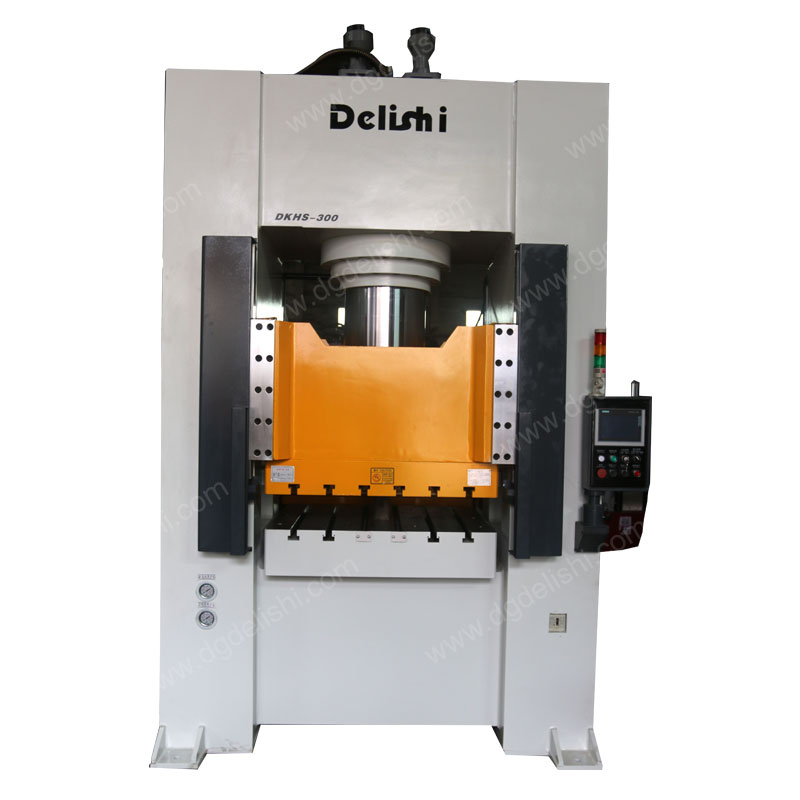

DKHS系列框架導軌液壓機

DKHS650框架導軌液壓機

機床結構：床身采用優質鋼板下料整體焊接完成并經退火處理，經有限元分析，充分保證在最高壓力下彈性變形量，滑塊采用四角八面導軌導向設計，耐震及抗偏載能力強，整機運行穩定，精密耐用。
操作簡便：良好的人機介面，易于設定各項參數及保存功能。
控制系統： PLC+觸摸屏（西門子品牌），如壓力、行程、保壓、多次壓制等參數可按壓制工藝要求在觸摸屏上設置。
精度監控：采用光柵尺及壓力傳感器進行位置及壓力監控，提高壓制精度。
位置精度：主缸位置重復精度達到±0.01mm，可以有效控制因機床精度問題而產生的廢品。
壓力精度：主缸壓力重復精度達到±3%，可以有效控制因機床精度問題而產生的廢品。
節能效果：大功率馬達以滿足高速高壓的工藝要求，采用伺服馬達驅動能達到最佳的節能效果；節能可達30-50%。
靜音效果：采用伺服馬達驅動系統，可以滿足不同的工藝對速度壓力的變化要求，并且運動時更平穩，更靜音。
主缸設計：采用整體鍛造并經精密研磨，在高壓狀態下使用可靠性高。
油路設計：采用先進的二通式插裝閥，油路系統故障少，可靠性高且換向沖擊小。
多樣性：可選擇上頂料，下頂料及上下復合頂料等不同配置，適用于各行業壓制成形工藝的需要。
維修方便：整機按不同功能模式、設計成模塊結構，拆裝簡便，一般故障可直接通過觸摸屏觀看，維修簡易。
自動生產：可按客戶需求設計不同形式的自動化生產輔助設備。

DKHS系列框架導軌液壓機

1、主要適用于金屬材料的冷鍛、溫鍛及擠壓成型，以及壓印、淺拉伸、落料等用途。如汽車、摩托車、自行車、手機外殼、LED散熱器、表殼、五
金工具等；
2、特別適用于精密成型零件。

型號		單位	規格
型號		單位	DKHS-100	DKHS-200	DKHS-300	DKHS-400	DKHS-500	DKHS-650	DKHS-800	DKHS-1000	DKHS-1200	DKHS-1500
主缸	公稱力	ton	100	200	300	400	500	650	800	1000	1200	1500
	行程	mm	300	400	400	400	500	500	500	500	500	400
	快下速度	mm/s	180	160	160	230	230	170	190	210	190	220
	壓制速度	mm/s	7-15	8-17	5-12	7-18	8-16	5-12	5-12	8-16	6-15	3-13
	回程速度	mm/s	170	150	130	210	200	170	180	210	160	210
系統壓力		bar	240	235	240	240	250	248	240	240	250	240
頂料缸	頂出力	ton	15	30	30	40	40	50	50	60	80	100
	行程	mm	200	200	200	200	250	250	250	250	250	200
	頂桿直徑	mm	40	50	50	60	60	80	80	80	80	100
開口高度		mm	600	700	700	700	800	900	1000	1100	1200	1050
工作臺面積	左右	mm	500	700	700	800	800	1000	1000	1200	1300	1400
工作臺面積	前后	mm	500	700	700	800	800	1000	1100	1200	1300	1400
電機功率		KW	8.6	16	23.6	34.6	34.6	37	60	74	90	110
外型尺寸	左右	mm	1250	1680	1680	2600	2650	2940	3000	3660	3800	4150
	前后	mm	1430	1780	1780	2100	2100	2100	2300	2450	2500	2680
	高度	mm	2850	3480	3500	3700	4050	4100	4320	4560	4720	4820
